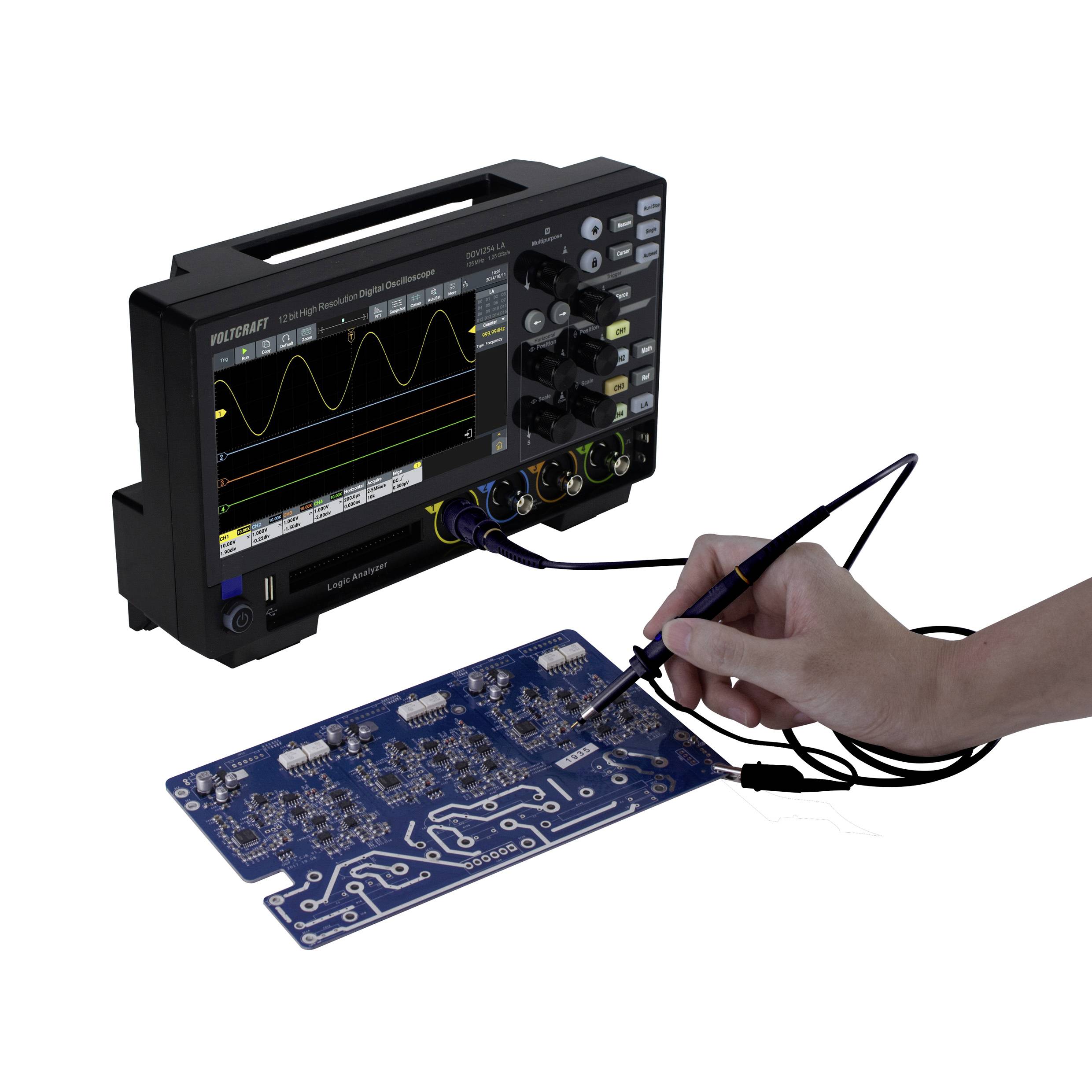

Visokokvalitetan, inovativan i kompaktan

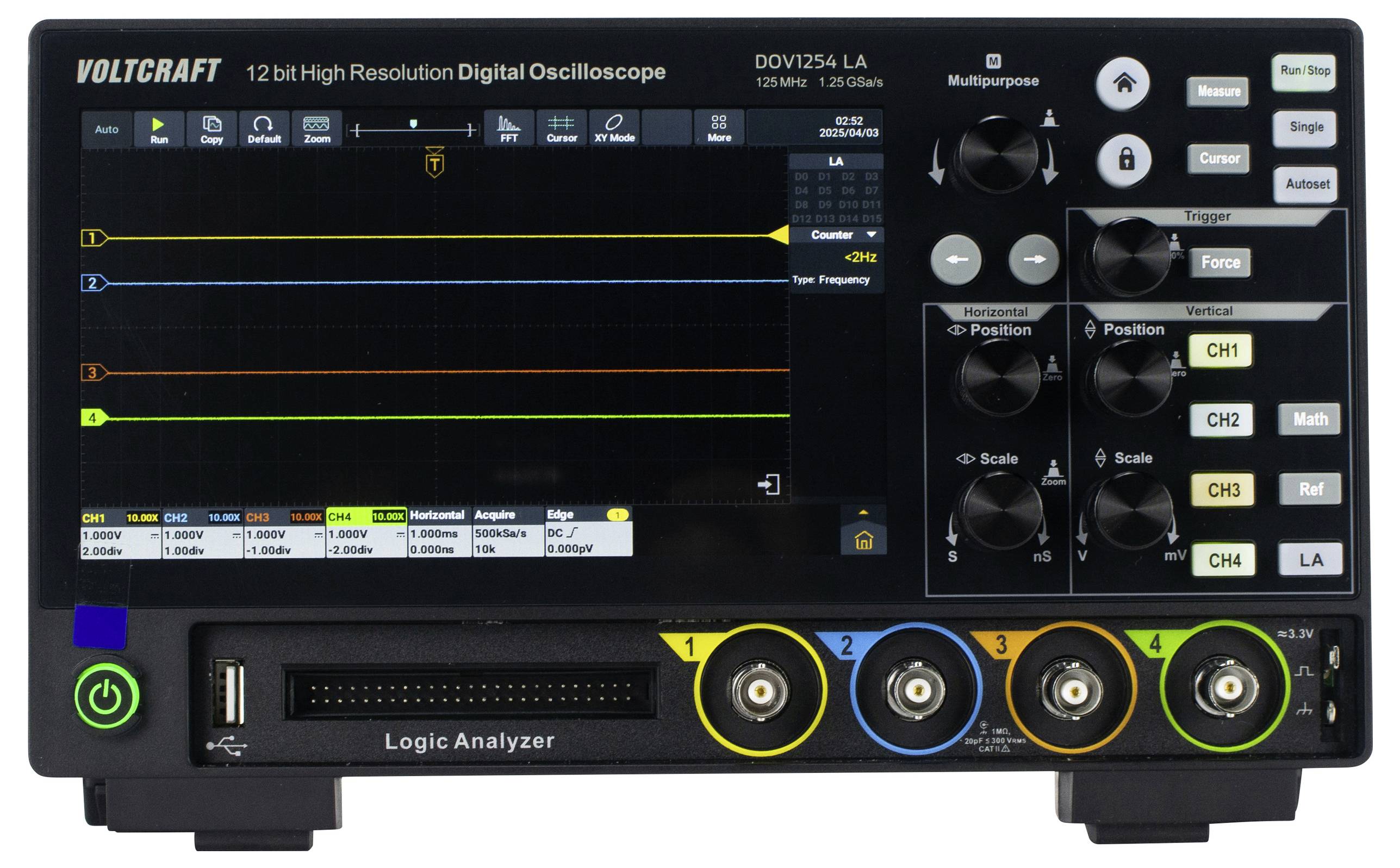

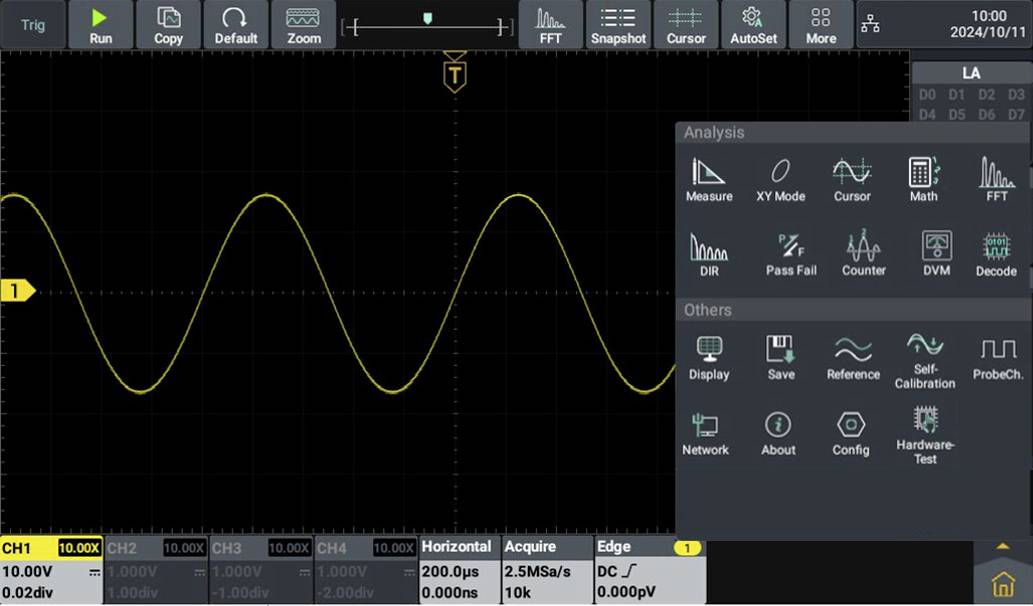

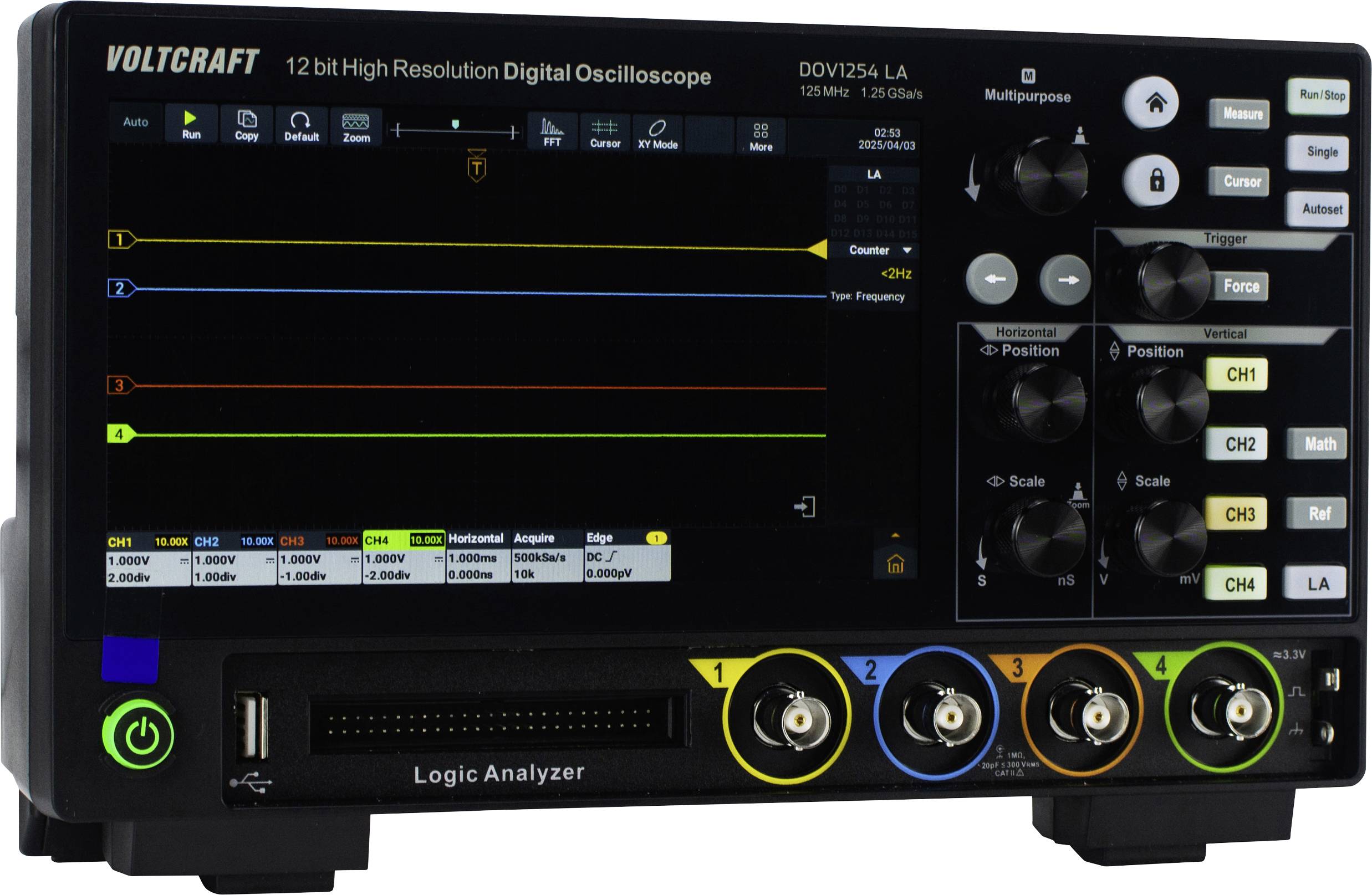

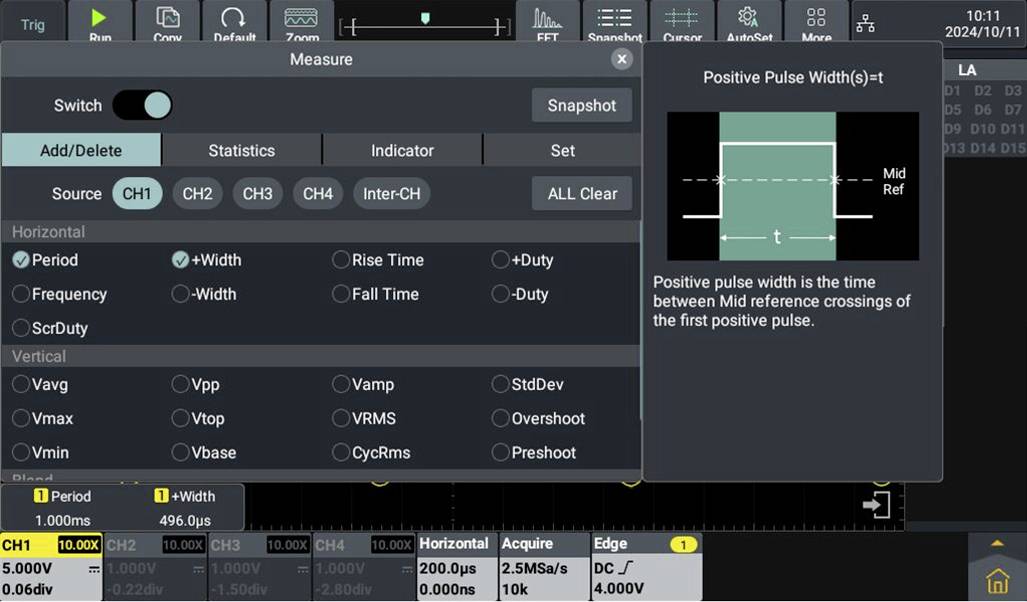

Serija DOV osciloskopa iz Voltcrafta impresionira čitavim nizom tehničkih značajki i maksimalnom jednostavnošću korištenja: Analogno-digitalni pretvarač s 12-bitnom rezolucijom dio je osnovne opreme, kao i USB, LAN i HDMI sučelja. Središnji dio je 7-inčni zaslon osjetljiv na dodir rezolucije 1024 x 600 piksela. Reagira ne samo na dodire već i na geste, čineći glomazno rukovanje izbornikom uglavnom nepotrebnim.
Izvrsni tehnički podaci
Svi digitalni DOV osciloskopi tvrtke Voltcraft rade s maksimalnom brzinom uzorkovanja od 1,25 GSa/s. Akvizicija u stvarnom vremenu iznosi 50 000 wfms/s, a akvizicija segmenata je 700 000 wfms/s, što znači da se čak i nepravilni signali mogu uhvatiti brzo i precizno. Horizontalna brzina skeniranja kreće se od 1 ns/div do 1000 s/div (1-2-5 koraka).
Brojne funkcije okidača
Jedna od prednosti serije DOV tvrtke Voltcraft leži u opsežnim funkcijama okidača. Čak se i signali koje je teško aktivirati mogu uhvatiti zahvaljujući okidaču tipa edge, video, pulse, slope, runt, window, timeout, Nth, logic, RS232/UART, I2C, SPI, CAN, LIN trigger.

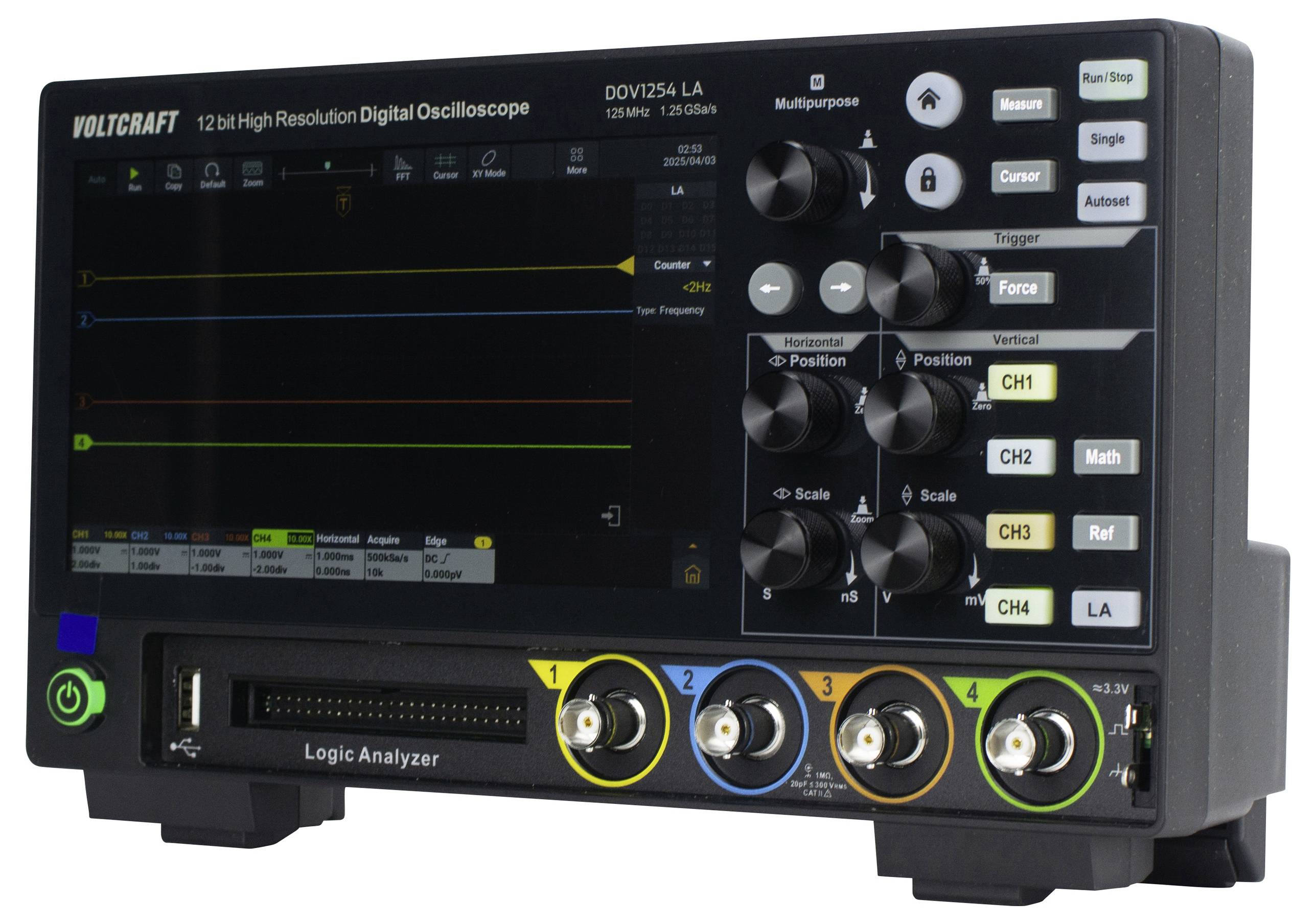

Specifikacije Voltcraft DOV1254 LA
DOV1254 LA ima širinu pojasa od 125 MHz i četiri analogna ulaza. Duljina snimanja signala je 100 M, a moguć je prikaz vala signala u stvarnom vremenu na računalu za jasnu prezentaciju i procjenu. Četiri ulaza CH1 do CH4 i 16-kanalni logički analizator dostupni su kao izvori okidača. Možete birati između načina prikupljanja uzorka, vrha, visoke rezolucije, prosjeka i segmentacije. Vertikalna osjetljivost je podesiva od 200 µV/div do 10 V/div.
paket za isporuku s priborom

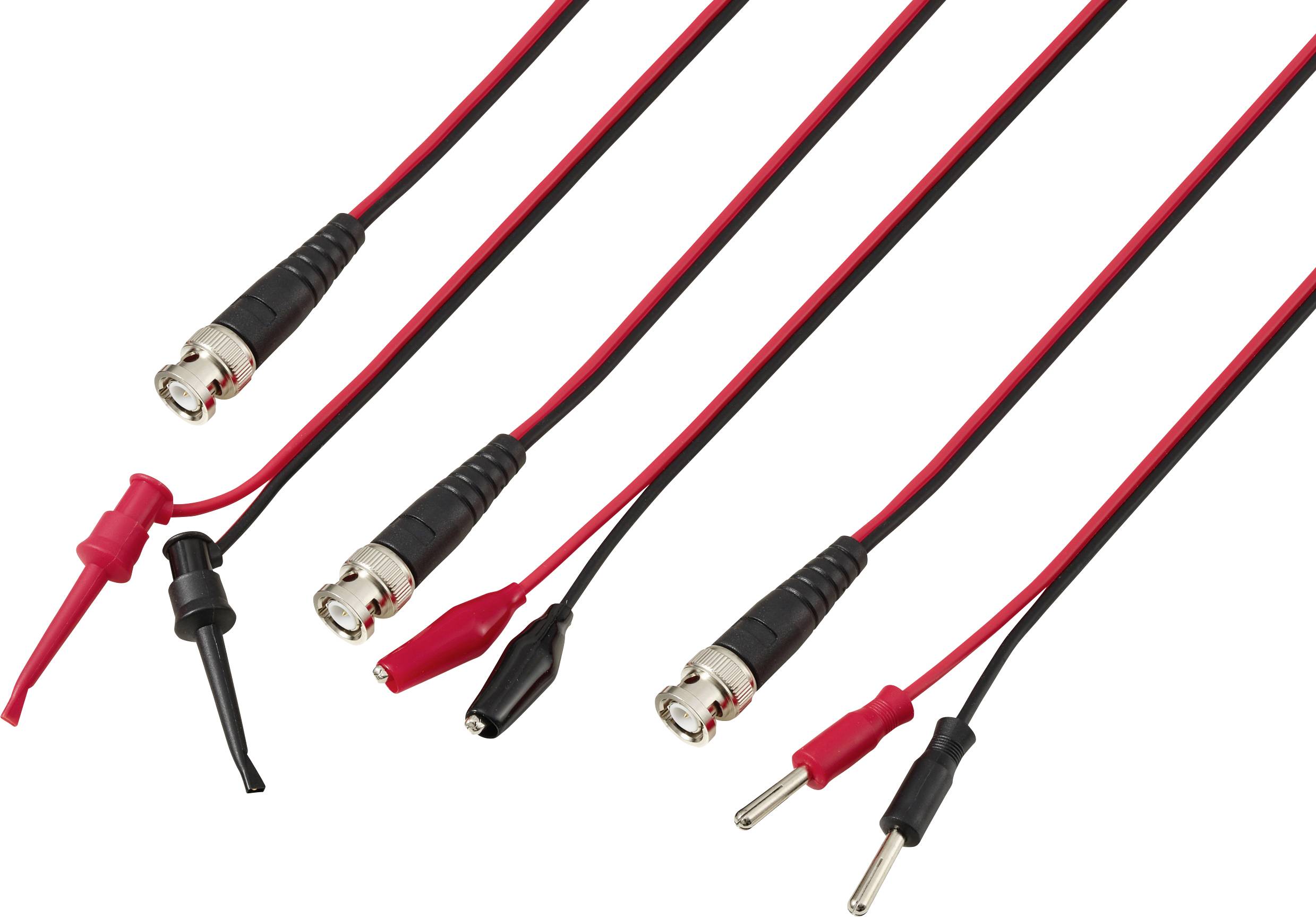

Voltcraft DOV1254 LA dolazi s USB Type-C napajanjem, USB kabelom, četiri ispitne sonde i dva seta za podešavanje uzorka. Paket također uključuje BNC kabel, softver s engleskim uputama na CD-u, brzi vodič i sigurnosni list.

Ovaj tekst je strojno preveden.

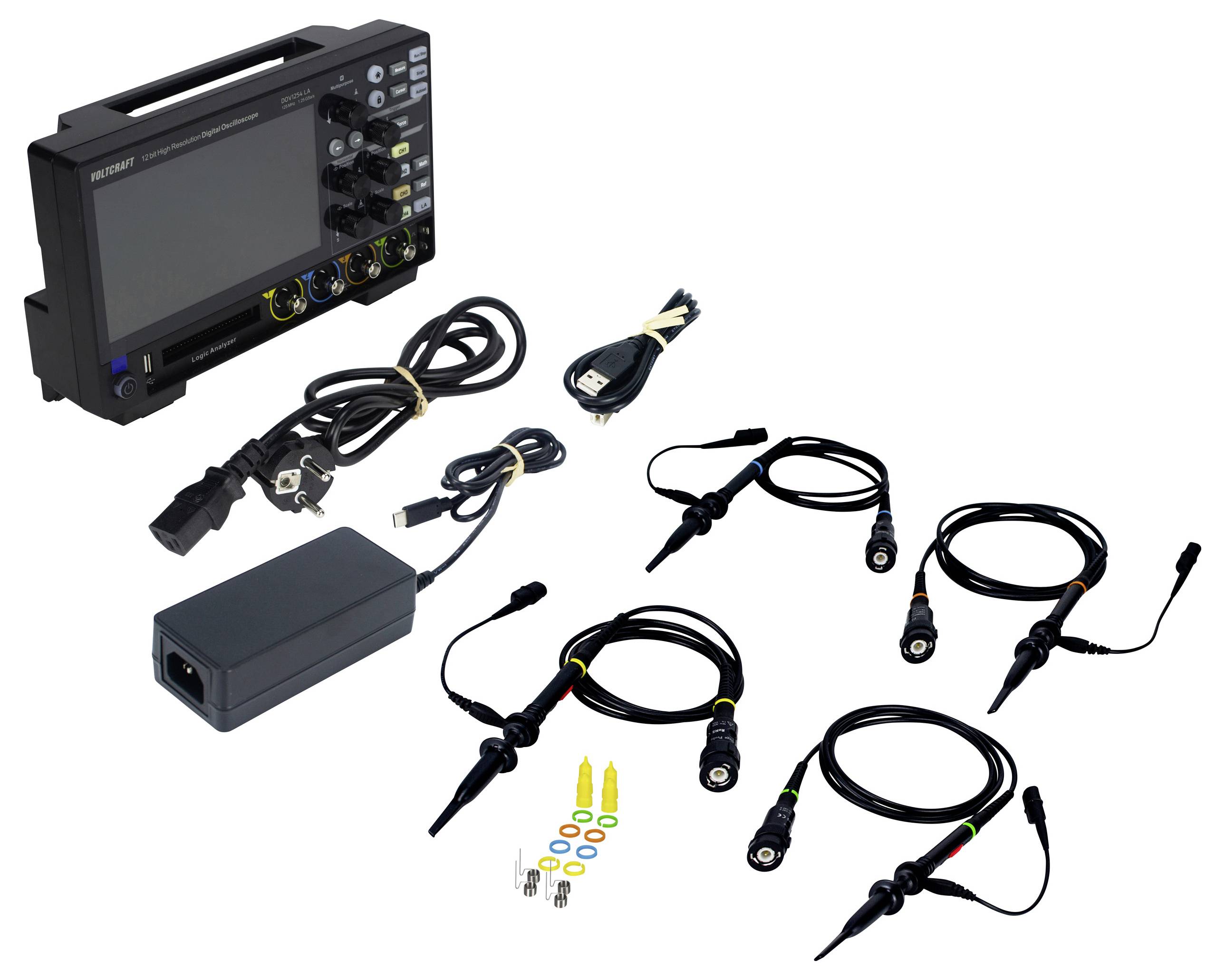

Isporuka uključuje

Osciloskop

USB adapter tipa C

USB kabel

4 x ispitne sonde

2 x set za podešavanje uzorka

Softver + engleski priručnik na CD-u

Kratke upute

sigurnosno-tehnički list

Značajke

duljina snimanja 100 M

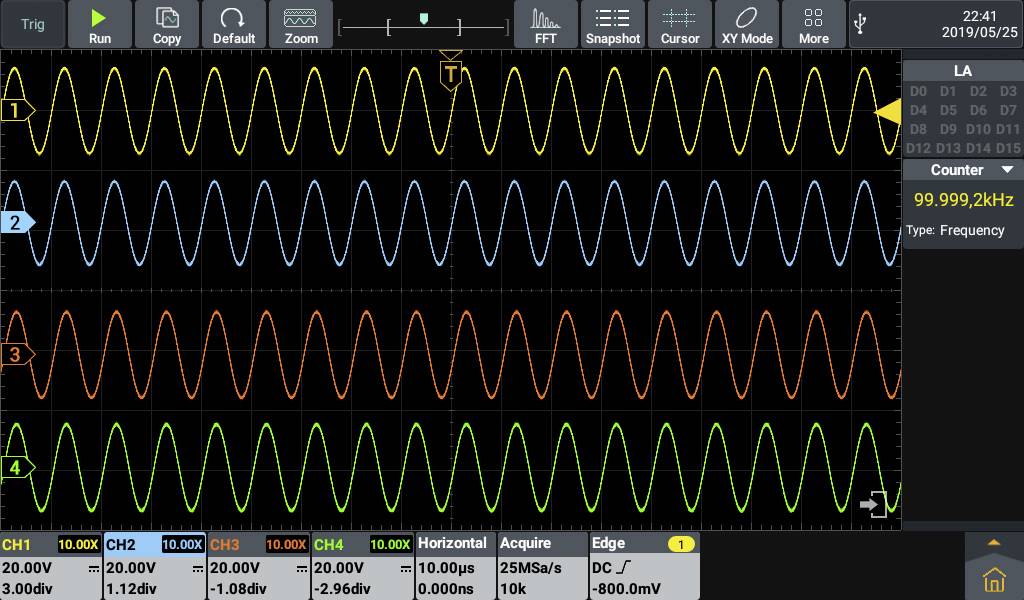

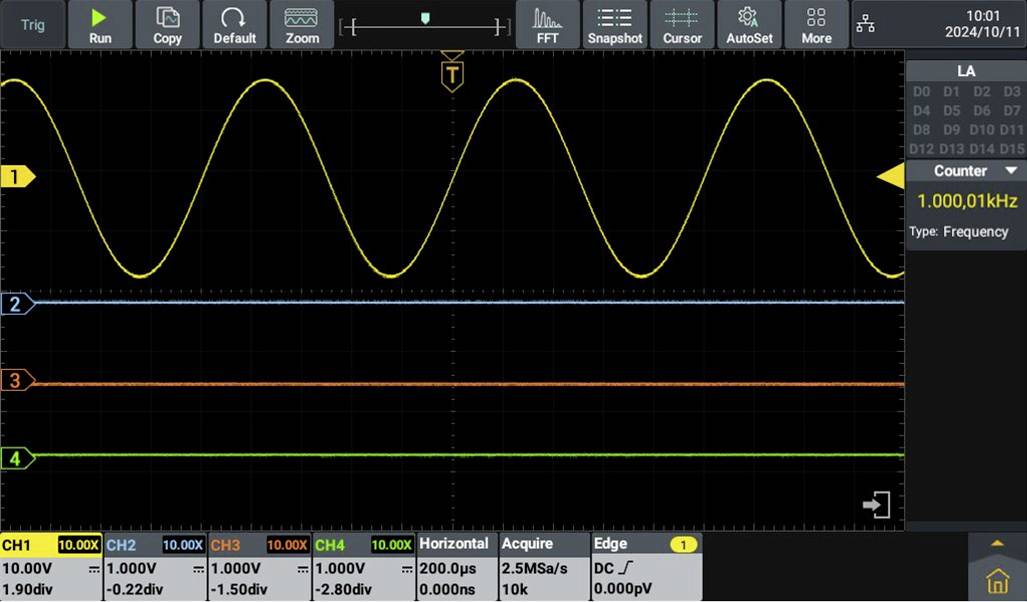

Prikaz valova signala u stvarnom vremenu na računalu

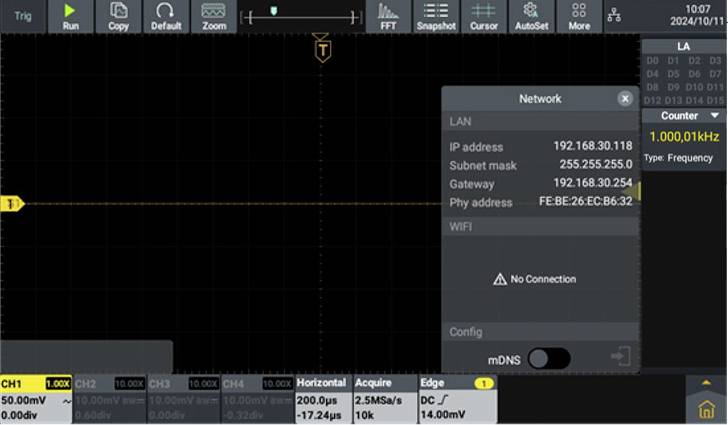

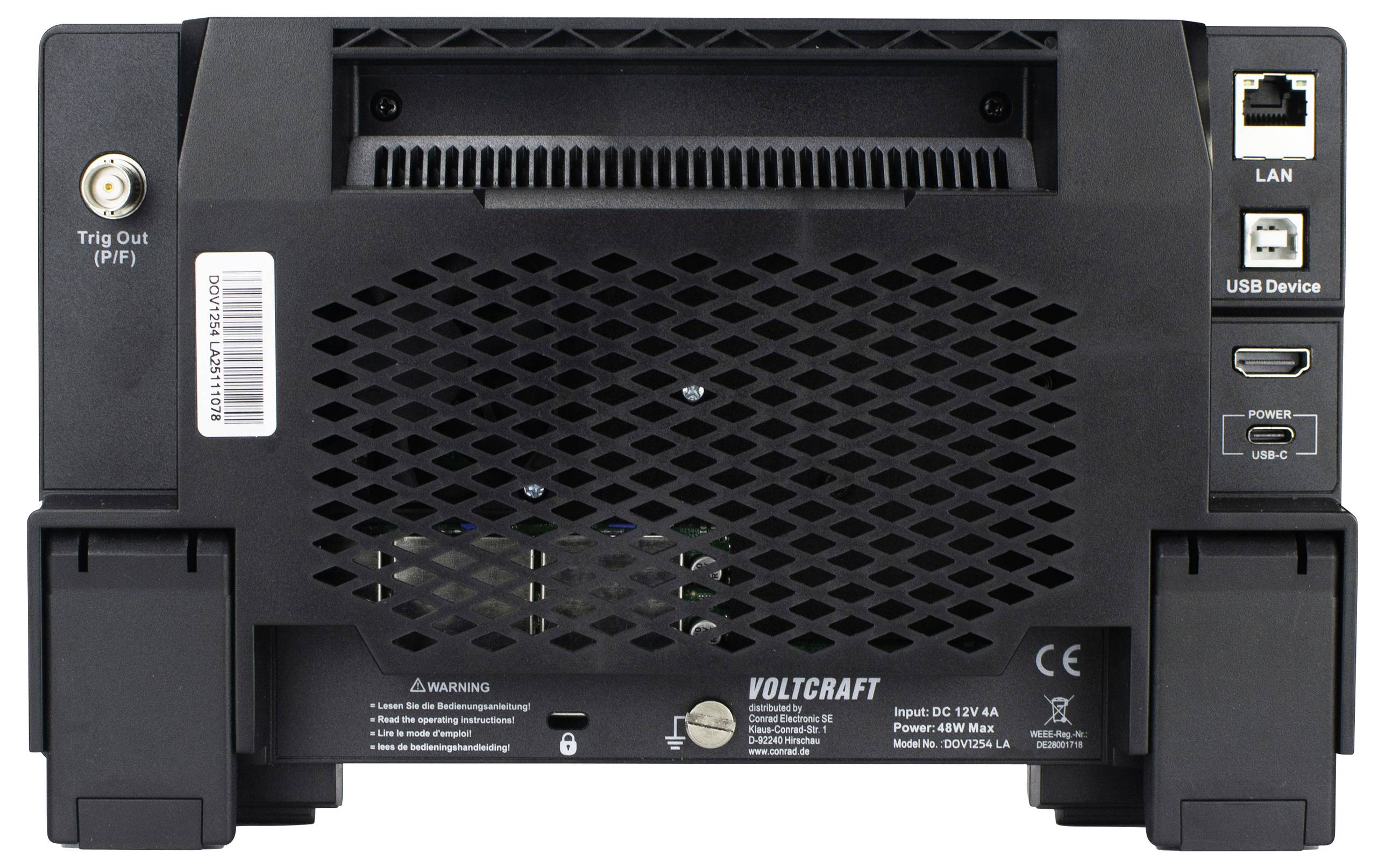

Sučelja: USB, LAN, HDMI

Rezolucija zaslona: 1024 x 600 piksela, 16:9

Horizontalna brzina skeniranja: 1 ns/div - 1000 s/div, 1-2-5 koraka

Akvizicijske funkcije: uzorak, vrh, visoka rezolucija, prosjek, segmentacija

Izvori okidača: CH1, CH2, CH3, CH4, LA

Vrsta okidača: Edge, Video, Pulse, Slope, Runt, Window, Timeout, Nth, Logic, Nth, Logic, RS232/UART, I2C, SPI, CAN, LIN Trigger

Vertikalna osjetljivost: 200 µV/div-10 V/div

Namigi

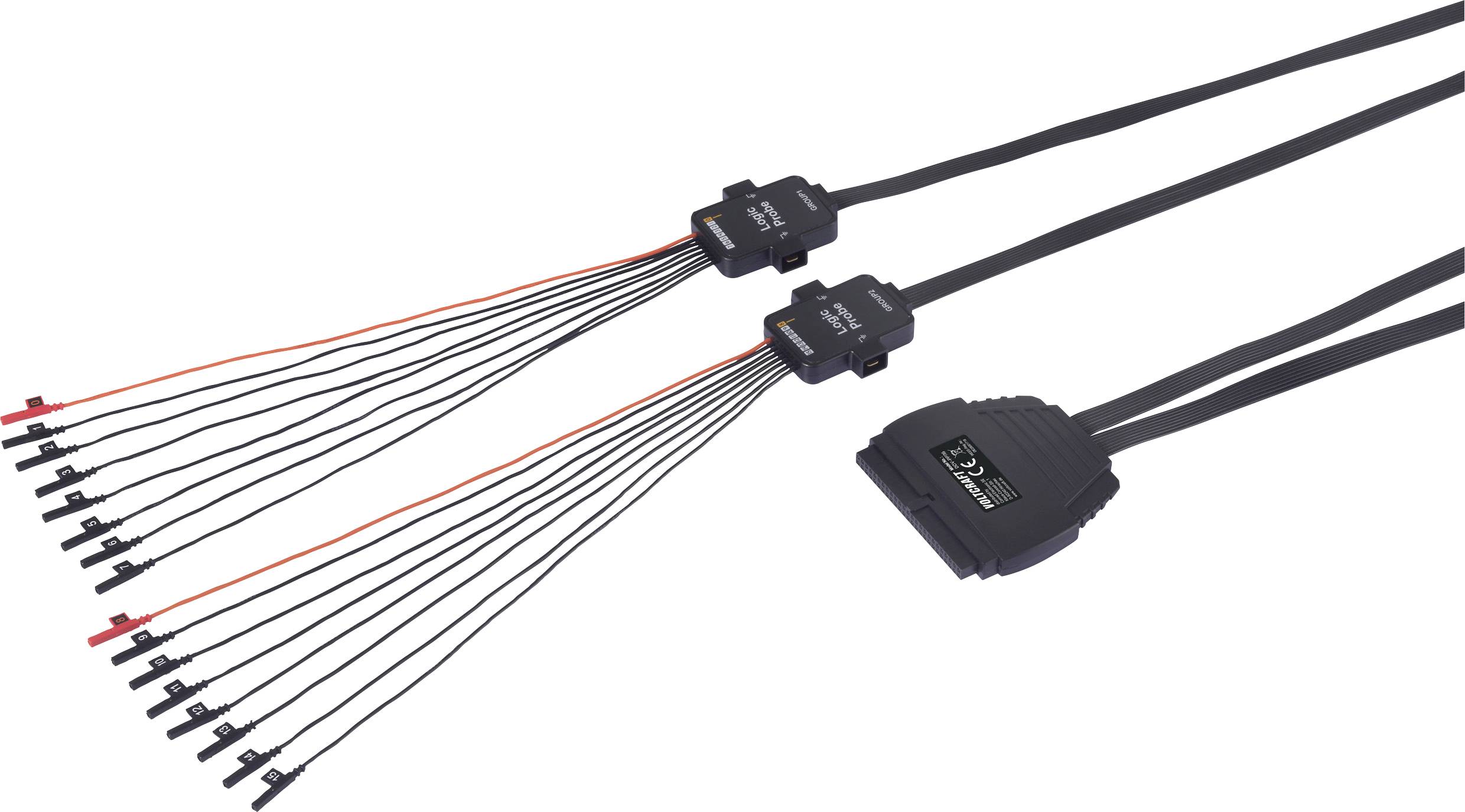

Kabel logičkog analizatora VOLTCRAFT DOV-PP116 može se naručiti zasebno po potrebi
