Opis

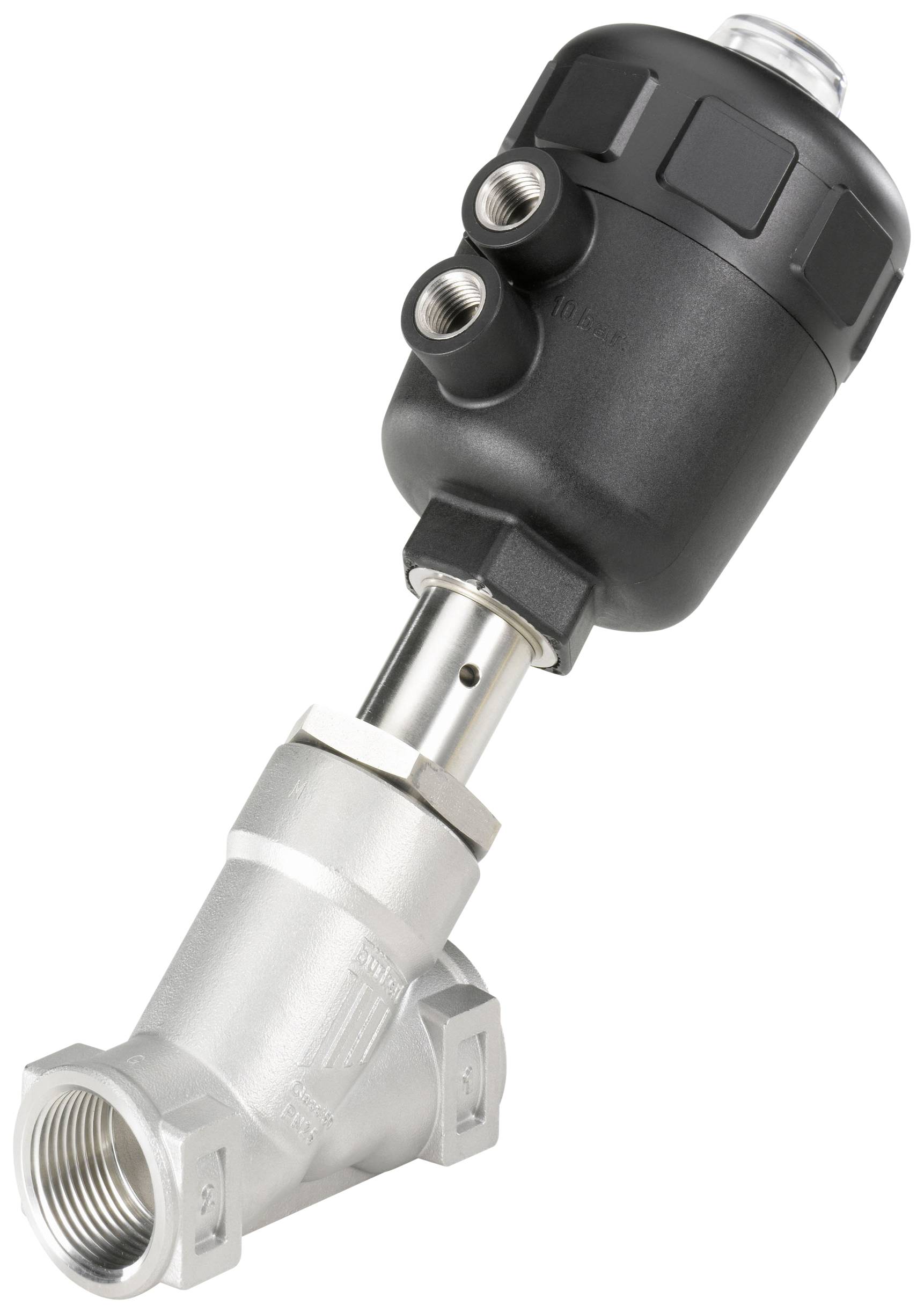

Vanjski kontrolirani kutni ventil sjedala sastoji se od pneumatskog pogona klipa i dvosmjernog kućišta ventila. Isprobano samoprilagodljivo pakiranje punila bez potrebe za održavanjem osigurava visoku razinu nepropusnosti i dug radni vijek. Racionalizirano koso kućište sjedala omogućuje velike brzine protoka.
Ovaj tekst je strojno preveden.
Isporuka uključuje
2/2-razvodni zračni ventil Bürkert 178689 G 1/2 kućište od nehrđajućeg čelika, brtveni materijal PTFE
Značajke
Dvosmjerni kutni ventil sjedala s protokom ispod sjedala
Otvorena sila opruge
Materijal kućišta nehrđajući čelik
Pogonski materijal poliamid
Brtveni materijal PTFE
Univerzalno primjenjiv za tekućine, plinove i paru
Viskoznost max. 600 mm² / s
Nadjev PTFE V-prstenovi s kompenzacijom opruge
Bilo koji položaj ugradnje, po mogućnosti s pogonom prema gore
Kontrolirajte srednji zrak i neutralne plinove
Upravljački spoj za zrak G 1/4 "
Namigi
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 178689
EAN koda: 4053913014561
Registrirana blagovna znamka: Bürkert
Ime proizvajalca: Bürkert GmbH & Co KG
Naslov proizvajalca: Christian-Bürkert-Str. 13 - 17
Poštna številka proizvajalca: 74653
Kraj proizvajalca: Ingelfingen
Država proizvajalca: Germany
Telefon proizvajalca: +497940100
Elektronski kontakt proizvajalca: https://www.buerkert.de/de
Kontakt odgovorne osebe za varnost: product.support@conrad.de
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Proizvođač-br. dijela |
178689 |
|---|---|
| Visina |
140 mm |
| Dužina |
65 mm |
| Širina |
163 mm |
| Veličina pogona - Ø |
50 mm |
| Kv vrijednost |
70 l/min |
| Materijal kućišta |
nehrđajući čelik |
| Priključak |
G 1/2 obujmica |
| Medium |
agresivni mediji |
| Funkcija |
2/2-smjerni |
| Brtveni material |
PTFE |
| Kontrola tlaka (maks.) |
10 bar |
| Kontrola tlaka (min.) |
2 bar |
| Radni tlak (maks |
16 bar |
| Radni tlak (min.) |
0 bar |
| Vrsta |
|
| Temperaturni opseg medija |
-10 do +180 °C |
| Maks. temperatura medija |
+180 °C |
| Min. temperatura medija |
-10 °C |
| Maks. temperatura okoline |
+40 °C |
| Min. temperatura okoline |
-10 °C |
| Težina |
0.690 kg |
| Vrsta proizvoda |
zračno upravljanje ventila |
